USB Type-C接口專用自恢復保險絲的過流保護方案

發布日期：2023-03-14 18:00:40瀏覽量：4766

USB Type-C簡稱Type-C是當下主流的一種USB接口形式。Type-C接口真正進入我們的視野還是2015年3月蘋果那款MacBook，在2017年之后，很多產品都陸續配備USB Type-C。與傳統接口相比，Type-C接口更小，無正反區分可以正反“盲插”，支持“USB Power Delivery(PD)”快充和雙向充電，現如今最新的協議標準USB3.2使其數據傳輸達到更快的速度。2022年10月4日，歐洲議會新規要求所有的手機、平板電腦等移動終端從2024年底開始都要采用USB Type-C充電接口。

USB Type-C自身還是存在著一些不足之處，Type-C端口上下的pin腳有24個，每個pin腳的間距都只有零點幾毫米，在使用過程中，頻繁地插拔會使金屬pin腳發生位移，并且汗?jié)n、液體、毛發、累積的灰塵等雜物的進入都容易引起充電端口短路，而且Type-C的連接器結構復雜，加工精度如果不達標就會存在接觸電阻不穩定的隱患。隨著Type-C數據傳輸技術的不斷進步，兼容協定增多和供電能力的提升，Type-C的充電電流也不斷提高，異常發熱或設備燒毀等事故發生的隱患也大大增加。

為了有效防止3A、5A快充大電流異常發熱、短路、燒毀等事故，保護后端的貴重設備和消費者人身安全，就需要在Type-C端口增加低內阻貼片PPTC自恢復保險絲。PPTC自恢復保險絲也叫聚合物正溫度系數熱敏電阻，是由高分子材料和導電粒子組成。當異常電流通過時，產生的熱量使高分子材料膨脹，導電粒子鍵斷開，電阻隨之增大從而斷開PPTC的導電通路。當異常電流故障清除后，溫度下降，PPTC高分子材料會恢復至原來的狀態并鏈接導電粒子，并恢復到低阻狀態重建導電通路。如此自動循環利用。由于Type-C端口空間比較小，并且需要支持3A、5A大電流快充供電，所以選擇的PPTC需要滿足體積小和電流大兩個條件。深圳市陸特科技有限公司生產的Type-C專用自恢復保險絲C系列：1505LC、1210LC、1206LC，具有低內阻，高電壓、大電流、超薄體積小等特性，完全符合USB Type-C的選型要求。陸特科技Type-C專用自恢復保險絲主要用于手機、平板電腦、筆記本電腦等需要帶鋰電池的其他便攜設備。

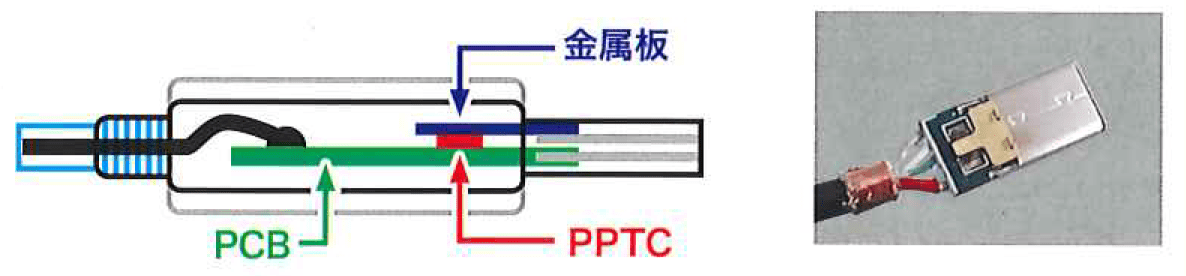

USB Type-C接口專用自恢復保險絲的過流保護方案_http://www.985931.com_Type-C接口_第1張
