車載USB設備保護：陸特自恢復保險絲與TVS器件的組合應用

發布日期：2023-09-22 16:54:54瀏覽量：5248

USB接口已成為無處不在的充電接口，為外設和便攜電子產品提供便利的充電解決方案。然而，在汽車電源環境下，USB設備面臨著來自電源總線的電壓波動和干擾，以及可能導致設備損壞的潛在風險。本文將探討在汽車環境中保護USB設備的重要性，以及如何利用陸特PPTC自恢復保險絲與TVS器件實現過流保護和過壓保護，以確保USB設備的穩定運行和安全性。

車載USB設備保護：陸特自恢復保險絲與TVS器件的組合應用_http://www.985931.com_車用耐高溫_第1張

1. USB在汽車電源環境下的挑戰

汽車電源總線的電壓范圍廣泛，從8V到16V，蓄電池電流可能超過100安培。這種電源環境可能導致感應式尖峰電壓，使電壓瞬間增加到正常電壓的數倍。此外，汽車電源可能受到蓄電池誤接或蓄電池電壓跳躍激活的影響，以及"甩負荷"工作條件可能導致總線電壓升高。這些因素都可能對USB設備造成損害。

2. USB設備的保護需求

大多數通過USB接口充電的設備通常沒有設計處理這種類型電壓波動的電路。因此，必須提供以下保護措施：

過流保護： USB設備需要保護免受外部短路等情況引起的過電流。這可以通過串聯陸特自恢復保險絲來實現。
過壓保護： USB設備還需要保護免受電源波動和感應式尖峰電壓的影響。這可以通過在電路中并聯TVS（Transil Voltage Suppressor）器件來實現。

3. 陸特自恢復保險絲與TVS器件的應用

陸特PPTC與TVS器件的組合可以有效地實現車載USB設備的過流保護和過壓保護。這兩種器件的協同作用可以將感應式尖峰電壓箝位在正常工作范圍內，保護USB設備免受電壓干擾和過電流的影響。

陸特PPTC： 這是用于過流保護的關鍵組件，可以幫助防止USB設備在外部短路或過電流情況下?lián)p壞。PPTC將電流分流至接地點，直到電壓降低到正常工作范圍內。
TVS器件： 這些器件用于過壓保護，能夠吸收并穩定處理感應式尖峰電壓，防止它們傳遞到USB設備。

4. 優勢和應用場景

這種組合的優勢在于它能夠有效地保護USB外設和5V電源總線上的設備，包括對閃存和其他6V級芯片部件的保護。它確保USB設備在惡劣的汽車電源環境下穩定運行，不受感應式尖峰電壓、供電連接不當、電源污染和其他瞬態現象的干擾。

5. 結論

在汽車電源環境中，保護USB設備的穩定性和安全性至關重要。通過正確選擇和應用陸特PPTC與TVS器件，可以有效地實現過流保護和過壓保護，確保USB設備在各種電壓波動和干擾下保持正常運行。由于不同USB設備可能具有不同的要求，建議咨詢專業工程師以選擇最適合特定應用的陸特PPTC與TVS器件組合，以確保最佳的車載USB設備保護方案。

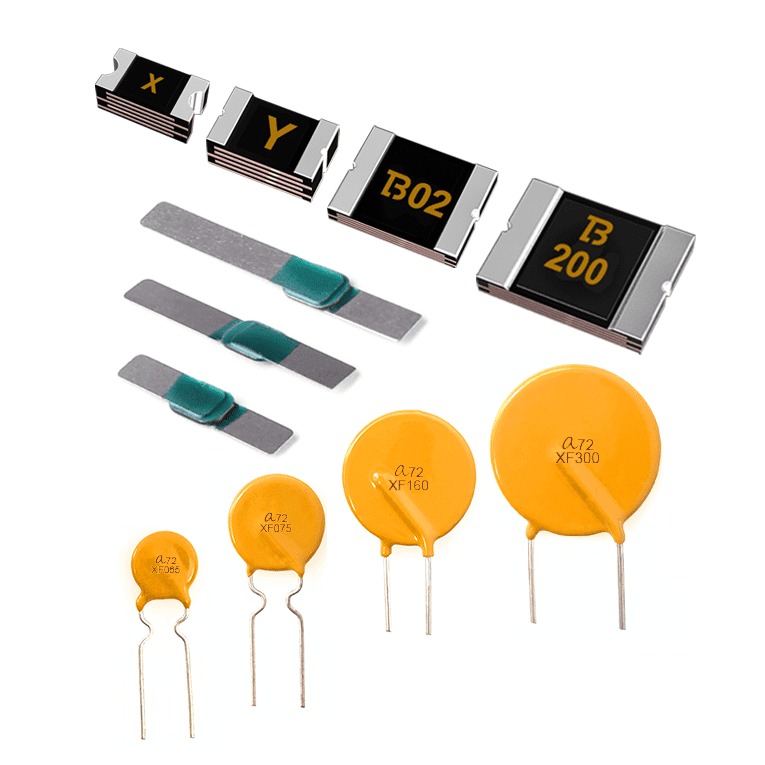

車載USB設備保護：陸特自恢復保險絲與TVS器件的組合應用_http://www.985931.com_車用耐高溫_第2張
