為什么自恢復保險絲電氣參數受溫度影響

發布日期：2024-07-05 18:00:42瀏覽量：3458

自恢復保險絲（PPTC）的電氣參數受溫度影響，主要是因?yàn)槠涔ぷ髟砗筒牧咸匦耘c溫度密切相關，可以從自恢復保險絲的工作原理和溫度對其的影響來理解。

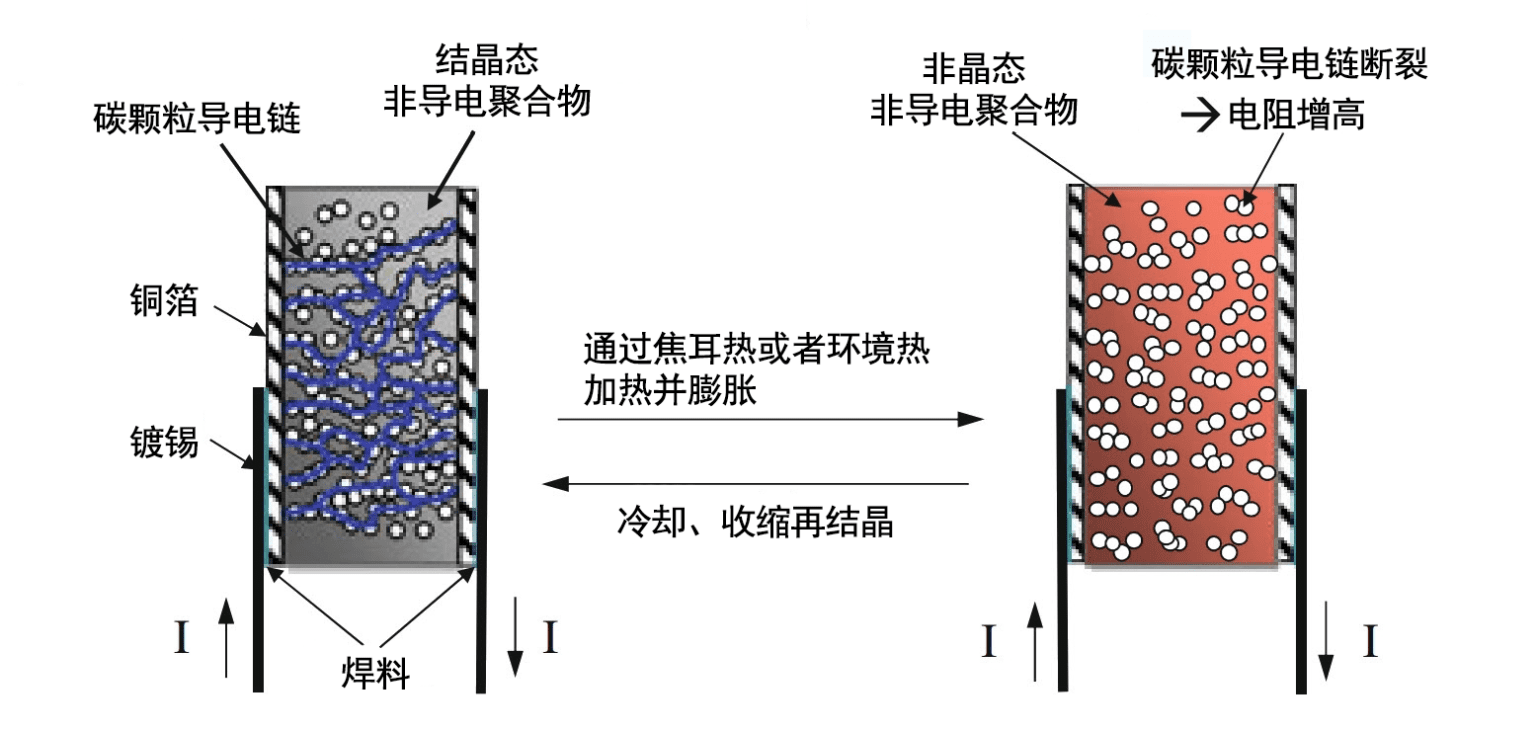

自恢復保險絲的工作原理與其組成材料的性質密不可分。因?yàn)樽曰謴?fù)保險絲由經過特殊處理的聚合樹脂（Polymer）及分布在里面的導電粒子（Carbon Black）組成。所以在正常操作下，聚合樹脂緊密地將導電粒子束縛在結晶狀的結構外，構成鏈狀導電電通路，使自恢復保險絲處于低阻狀態。

當線路發生短路或過載時，流經自恢復保險絲的大電流產生的熱量使聚合樹脂融化，體積迅速增長，導電粒子分開，形成高阻狀態，工作電流迅速減小，對電路進行限制和保護。故障排除后，自恢復保險絲便會自主重新冷卻結晶，體積收縮，導電粒子重新形成導電通路，恢復為低阻狀態。

為什么自恢復保險絲電氣參數受溫度影響_http://www.985931.com_常見問題_第1張

而溫度對自恢復保險絲的影響是因?yàn)榄h(huán)境溫度與工作電流之間存在能量的動態平衡關系。例如，當環境溫度超過25℃時，通過自恢復保險絲的電流會銳減。當環境溫度為85℃時，電流可能減到一半。且隨著溫度的升高，特別是在達到自恢復保險絲的動作溫度后，很小的溫度變化會造成阻值的大幅提高，使保險絲進入高阻狀態。

還需要注意的是環境溫度越高，相對應的動作時間（即保險絲從低阻狀態轉變?yōu)楦咦锠顟B(tài)所需的時間）會越快。所以自恢復保險絲有兩個常用的電氣參數，即保持電流（IH）和跳閘電流（IT）。其中保持電流（IH）是在25℃環境溫度下的最大工作電流，而跳閘電流（IT）是啟動保護的最小電流。隨著溫度的升高，保持電流會減小，而跳閘電流可能會保持不變或略有變化。這意味著在高溫下，保險絲更容易進入保護狀態。

總的來看，高溫會導致通過保險絲的電流減小、動作時間縮短以及阻抗大幅增加，這些變化都是為了實現對電路的保護。但同時也帶來了相對電氣參數精度不夠高的缺點。故而在選擇和使用自恢復保險絲時，還需要考慮環境溫度對其電氣參數的影響，以確保其能夠在各種條件下正常工作并提供有效保護。
