陸特PPTC自恢復保險絲在揚聲器上的過流保護應用

發布日期：2023-08-03 17:42:25瀏覽量：4207

揚聲器和功放由眾多構建其中一個或兩個系統的公司制造。不同的設計參數會導致阻抗不匹配，從而損壞揚聲器。功率放大器過驅動引起的過流情況可能會損壞線繞線圈，導致?lián)P聲器組件的銅繞組短路或開路。低功率放大器可能會起到限幅器的作用，導致頻移或高頻信號，從而損壞揚聲器、高音揚聲器和恒定方向性喇叭。另一種常見的故障模式是由于揚聲器在極短的時間內從零狀態進入高激勵狀態而引起的。分頻網絡的設計涉及放大器的負載。與佐貝爾網絡或共軛阻抗網絡等交叉電路的總阻抗相比，器件的初始內阻非常小。顯而易見的解決方案是使用過流保護裝置進行電路保護。兩種選擇是保險絲和斷路器。當金屬觸點分離時，斷路器會增加不希望有的變形。電流產生的電場會抵抗電流的變化，從而產生電弧和電白噪聲。保險絲必須可觸及并可手動更換。保險絲、保險絲座和保險絲檢修面板的成本使得典型的保險絲在經濟上沒有吸引力。此外，還可能會錯誤或故意高估保險絲，導致系統損壞并違反機構安全認證。在分頻網絡中，使用最少數量的組件來保護高音揚聲器。顯而易見的解決方案是使用PPTC自恢復保險絲，該保險絲可以埋在機柜中，無需維護或更換。

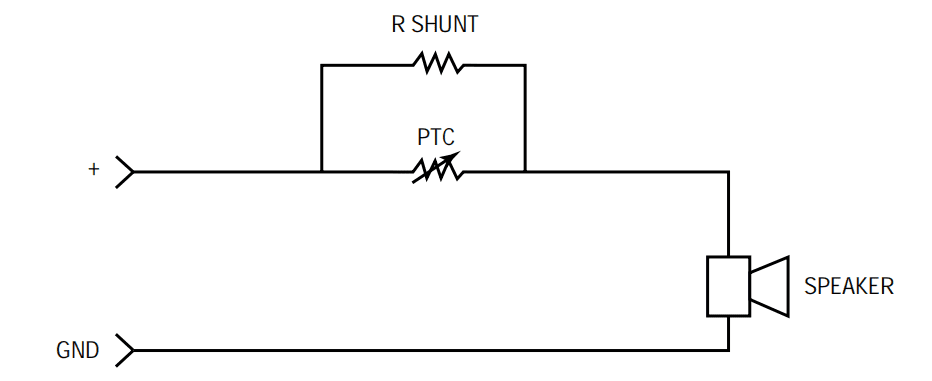

PPTC 經常用于具有大電阻（通常為 10k 歐姆）的并聯電路中，并且該電路串聯放置在揚聲器的上游。（參見下圖）在高音揚聲器參數范圍內的正常操作期間，陸特PPTC 充當揚聲器的導體。當發生過流情況（例如放大器過載）時，PPTC 內的聚合物將膨脹，碳鏈將脫離。這會將所有電流分流到分流電阻器中，從而降低電阻器兩端的電壓并保護揚聲器。一旦信號變?yōu)榈椭?，PPTC 將開始重置，電路將按設計做出反應。

陸特PPTC自恢復保險絲在揚聲器上的過流保護應用_http://www.985931.com_技術資訊_第1張

另一種應用是使用不帶分流電阻的 PPTC（見下圖）。隨著 PPTC 的電阻呈指數級增加，揚聲器、喇叭或其他精密儀器將幾乎沒有電流流動。所使用的陸特PPTC 的選擇取決于正常工作期間 PPTC 保護的揚聲器參數所需的電流。 PPTC 的 Ihold 是設計中所需的工作電流量。 Itrip 是您希望開始保護電路的值，請記住，在選擇正確的器件時，環境溫度是電路設計的一個組成部分。下面繪制了一個典型的交叉網絡設計，并具有典型值。

C1 = 范圍為 10 至 2uF

R1 = 范圍為 2.7 至 22 歐姆

C2 = 范圍從 4uF 到 2.2uF

L1 = 范圍從 450uH 到 300uH

L2 = 范圍從 0.7uH 到 2.5mH

C3 = 范圍從 4.7uH 到 33uF

陸特PPTC自恢復保險絲在揚聲器上的過流保護應用_http://www.985931.com_技術資訊_第2張

對于較新的揚聲器系統，輸入電壓的連續范圍可達 60 伏，而對于較舊的系統，輸入電壓的范圍約為 53 伏。典型的音樂峰值最小為 12 分貝，通常為 15 分貝。新的低音揚聲器可以處理 500 瓦的功率，而舊型號的功率僅限于 350 瓦。新?lián)P聲器的高音揚聲器功率為 60 瓦，舊揚聲器的高音揚聲器功率為 40 瓦。可推薦使用陸特 PPTC 自恢復保險絲的插件封裝60R040L（對于 60 伏系統）和 60R030L（對于 53 伏系統）。
